Element narożny przy ścianie w trasie kablowej — kiedy porządkuje prowadzenie przewodów w instalacjach PV

Prowadzenie tras kablowych w obiektach przemysłowych i instalacjach fotowoltaicznych wymaga precyzji w miejscach zmiany kierunku. Zbliżając się do naroża ściany w ograniczonej przestrzeni technicznej, instalator staje przed wyzwaniem płynnego poprowadzenia sztywnych wiązek. Brak odpowiedniego detalu sprawia, że przewody ulegają silnemu dociskowi do ostrych krawędzi budynku. Prowadzi to do gwałtownych załamań oraz niebezpiecznych naprężeń mechanicznych. Prawidłowo zaprojektowany układ wymaga zastosowania elementów kształtkowych, które łagodzą przejście i chronią zewnętrzną powłokę kabli przed uszkodzeniem.

Rola promienia gięcia w ochronie izolacji przewodów

Każdy przewód elektryczny posiada ściśle określone parametry mechaniczne, których naruszenie grozi awarią całego systemu. Zmiana kierunku trasy przy przeszkodach architektonicznych wymusza utrzymanie stałego promienia gięcia. Normy oraz wytyczne producentów kabli wskazują, że bezpieczny promień wynosi zazwyczaj od pięciu do dwudziestu średnic zewnętrznych przewodu. Wartość ta zależy od rodzaju kabla oraz charakteru pracy statycznej lub dynamicznej. Specjalistyczny element narożny przejmuje na siebie zmianę kierunku i gwarantuje płynne prowadzenie grubych wiązek prądowych.

Brak wyprofilowania wywołuje bezpośredni kontakt powłoki ochronnej z twardym metalem pod kątem prostym. Mechaniczny docisk powoduje stopniowe przecieranie izolacji podczas przeciągania kolejnych odcinków w trakcie montażu. W skrajnych przypadkach dochodzi do mikropęknięć żył przewodzących, co z czasem skutkuje trudnymi do zlokalizowania zwarciami. Wyprofilowane kształtki eliminują to ryzyko niemal całkowicie. Utrzymanie odpowiedniej krzywizny ułatwia również samo układanie ciężkich kabli. Instalatorzy nie muszą używać nadmiernej siły do formowania wiązki w ciasnym narożu. Cały proces przebiega sprawniej, a ułożone przewody spoczywają w korytku w sposób swobodny.

Zastosowanie dedykowanego rozwiązania architektonicznego zdejmuje z wykonawcy konieczność ręcznego formowania łuków. Ręczne wyginanie kabli na rogu ściany rzadko daje powtarzalny i bezpieczny efekt. Wykorzystanie gotowej kształtki porządkuje chaos przestrzenny i nadaje instalacji profesjonalny wygląd. Zapewnia to również równomierne rozłożenie ciężaru kabli na całej szerokości trasy, co chroni same korytka przed punktowym przeciążeniem mechanicznym.

Specyfika trasowania w obiektach fotowoltaicznych

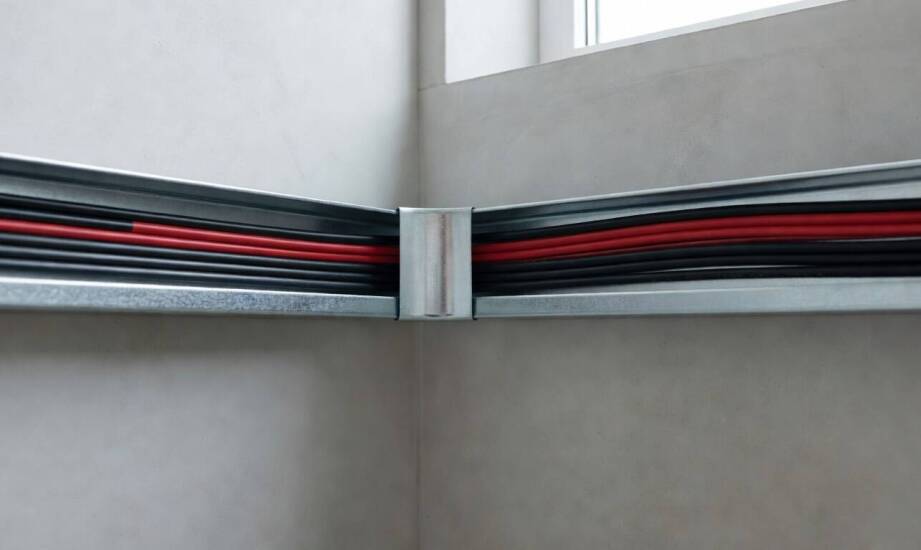

Przestrzeń montażowa w nowoczesnych obiektach technicznych i na dachach bywa mocno ograniczona przez inne instalacje oraz elementy nośne. Prowadzenie przewodów od paneli fotowoltaicznych do falowników wymaga omijania licznych konstrukcji wsporczych. Zmiana płaszczyzny w takich warunkach wymusza stosowanie osprzętu o wysokiej dokładności wymiarowej. Zamontowany w newralgicznym punkcie narożnik ścienny pozwala na bezkolizyjne obejście przeszkody architektonicznej. Detal ten stanowi integralną część całego układu montażowego, ściśle dopasowaną do profili korytek i drabinek kablowych.

Właściwe dopasowanie elementów trasujących ma kluczowe znaczenie dla trwałości inwestycji. Półśrodki w postaci nacinania standardowych korytek obniżają nośność układu i pozostawiają ostre krawędzie. Polski producent systemów tras kablowych BAKS projektuje elementy narożne jako spójne ogniwa kompletnych systemów nośnych. Produkowane w podwarszawskim Karczewie kształtki posiadają certyfikowaną odporność ogniową i ułatwiają precyzyjny montaż na placu budowy. Systemowe podejście gwarantuje pełną kompatybilność mechaniczną wszystkich wykorzystywanych części składowych, niezależnie od skomplikowania trasy.

Inwestorzy zyskują pewność, że kable zasilające instalację PV spoczywają w bezpiecznym środowisku. Gotowe kształtki montuje się za pomocą standardowych łączników, co znacząco przyspiesza postęp prac. Eliminuje to całkowicie potrzebę trudnej obróbki metalu na wysokościach lub w ciasnych, trudno dostępnych korytarzach technicznych.

Prawidłowo poprowadzona trasa kablowa z użyciem wyprofilowanych elementów narożnych znacznie ułatwia późniejsze czynności eksploatacyjne. Dostęp do przewodów podczas cyklicznych przeglądów technicznych lub rozbudowy instalacji nie wymaga demontażu długich odcinków sąsiadujących korytek. Serwisant może swobodnie odsunąć wybraną wiązkę, ponieważ kable nie są zaklinowane w ostrym załamaniu ściany. Zastosowanie odpowiednich detali skraca czas prac serwisowych i minimalizuje ryzyko przypadkowego uszkodzenia sąsiednich obwodów zasilających. Profilowane przejście przez naroża budynku to podstawa długotrwałej i bezawaryjnej pracy instalacji elektrycznej. Odpowiednio dobrany osprzęt nadaje trasie przewidywalność, niezbędną do utrzymania standardów bezpieczeństwa w nowoczesnym budownictwie przemysłowym.
