Od modelu 3D do gotowego chwytaka: jak projektuje się EOAT pod konkretny detal

W nowoczesnej produkcji przemysłowej postępująca miniaturyzacja i skomplikowanie kształtów wymuszają całkowicie zindywidualizowane podejście do automatyzacji linii. Kiedy wtryskiwany lub obrabiany detal nie pasuje do standardowych rozwiązań rynkowych, inżynierowie nie mogą polegać na gotowych schematach kinematycznych. W takich sytuacjach to precyzyjny model 3D staje się bezpiecznym punktem wyjścia do budowy efektora końcowego EOAT. Przeniesienie wirtualnego obiektu do oprogramowania CAD pozwala na dokładne zaplanowanie całej sekwencji ruchów, zanim powstaną fizyczne elementy układu. Wymaga to dogłębnego zrozumienia zarówno właściwości samego materiału, jak i ograniczeń przestrzennych panujących wewnątrz gniazda formy.

Analiza modelu przestrzennego i wybór mechaniki działania

Geometria powierzchni chwytu bezpośrednio determinuje wszystkie późniejsze kroki inżynieryjne. Na ekranie komputera projektant w pierwszej kolejności ocenia dostępne strefy kontaktu, szukając obszarów o odpowiedniej krzywiźnie lub płaskości. Precyzyjna analiza wymiarów i tolerancji w oprogramowaniu CAD pomaga zlokalizować optymalne punkty podparcia, które w przyszłości zagwarantują całkowitą szczelność podciśnienia. Zbyt duże odchyłki na etapie formowania detalu mogłyby prowadzić do niebezpiecznych wycieków powietrza i upuszczania ładunku w trakcie szybkiego transferu. Równie istotne pozostaje wczesne mapowanie miejsc ryzyka kolizji. Każde ramię robota musi pewnie wjechać w obszar roboczy maszyny, dlatego konstruktor nakłada na siebie modele wtryskarki, formy, detalu i planowanego narzędzia.

Zebrane dane z cyfrowego środowiska służą do określenia nadrzędnej zasady chwytu, co zawsze poprzedza wybór konkretnych podzespołów. Dla gładkich i nieporowatych powierzchni najczęściej stosuje się układy podciśnieniowe. Jeśli przenoszony element charakteryzuje się dużą przepuszczalnością powietrza, głębokim ożebrowaniem lub nieregularną fakturą, konieczne staje się wykorzystanie wariantów mechanicznych, palcowych lub igłowych. Decyzja o dominującej technologii wynika wyłącznie z analizy fizycznych właściwości materiału oraz docelowego czasu trwania cyklu produkcyjnego. Poprawnie określona zasada działania stanowi fundament, na którym opiera się późniejsze projektowanie chwytaków dedykowanych do konkretnej aplikacji przemysłowej.

Kompletacja podzespołów konstrukcyjnych i integracja układu

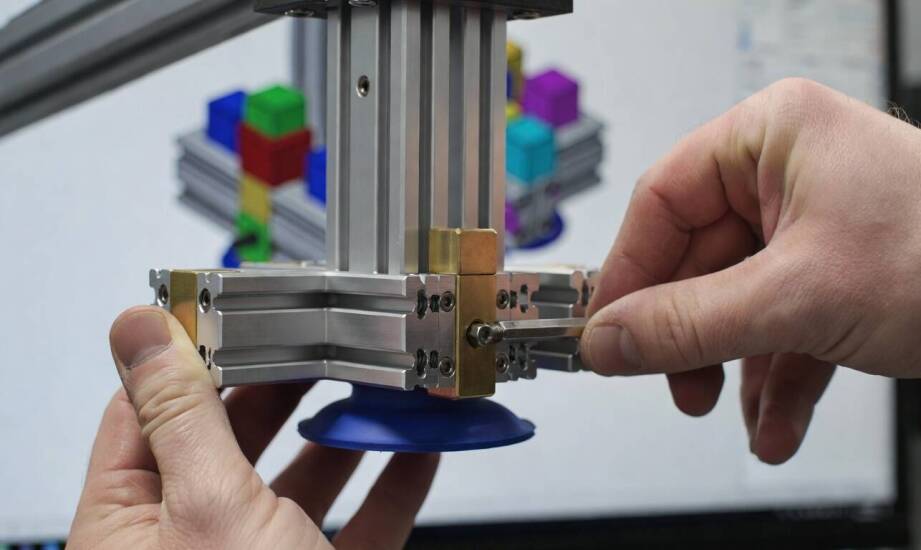

Po ustaleniu mechaniki działania następuje dobór fizycznych elementów budujących ramię narzędzia. W systemach próżniowych kluczową rolę odgrywają przyssawki, które w bezpośrednim kontakcie z detalem generują siłę nośną. Aby układ pracował płynnie, kompensatory ssawek fizycznie niwelują drobne nierówności powierzchni i amortyzują siłę nacisku, co znacząco zmniejsza ryzyko odkształcenia przenoszonego przedmiotu. Sztywność całego mechanizmu opiera się na lekkich profilach aluminiowych oraz dedykowanych łącznikach. Umiejętne ułożenie tych komponentów decyduje o stabilności pracy. Zbyt masywna rama drastycznie ogranicza dynamikę ruchów robota, natomiast błędy w rozmieszczeniu punktów chwytnych wywołują wibracje detalu podczas gwałtownych przyspieszeń.

Przejście z fazy wirtualnej do rzeczywistej integracji wymaga rygorystycznego kontrolowania masy całego efektora końcowego. Przekroczenie nominalnego udźwigu robota prowadzi do szybkiego zużycia przekładni i wyłączania się maszyny z powodu przeciążeń. Zasięg ramienia oraz zaplanowana orientacja przestrzenna przedmiotu narzucają specyficzną kinematykę transferu. Po zmontowaniu konstrukcji inżynierowie wykonują testy w warunkach docelowej hali produkcyjnej. Mierzą wtedy rzeczywistą siłę trzymania przy pełnej prędkości oraz weryfikują powtarzalność odkładania ładunku. Pierwsze uruchomienia niemal zawsze wiążą się z drobnymi korektami mechaniki. Zazwyczaj obejmują one przesunięcie skrajnych przyssawek o kilka milimetrów lub dodanie awaryjnych punktów podparcia w strefach największych przeciążeń.

Zastosowanie wirtualnych modeli detali całkowicie zmienia dynamikę wdrażania nowych systemów do fabryk. Jako podmiot z sektora automatyki przemysłowej, w praktyce firmy Raftor regularnie budujemy chwytaki i stacje obcinania wlewków bezpośrednio na podstawie brył 3D dostarczanych przez klientów. Przeniesienie prób do środowiska wirtualnego eliminuje większość błędów kolizyjnych jeszcze przed zamówieniem pierwszych części. Takie podejście skraca proces inżynieryjny i ułatwia szybkie skompletowanie podzespołów EOAT, które w krótkim czasie trafiają z magazynu do zakładu docelowego. Dzięki temu linia produkcyjna szybciej osiąga pełną wydajność, a gotowe narzędzie gwarantuje powtarzalny cykl pracy bez nieplanowanych przestojów.
